Triradial et coupe transversale

Voiles tissées à panneaux

En alternative aux options de fils continus 4T FORTE™, M3™ et Vektor2™ et aux membranes collées VantageOne™, OneSails propose des voiles tissées plus traditionnelles à coupe transversale et à panneaux tri-radiaux

Coupe transversale

Quand le budget est la clé

La coupe transversale ou les panneaux horizontaux permettent de construire des voiles simples et robustes.
Aujourd’hui encore, les tissus sont très populaires parce qu’ils sont durables et peu coûteux.
Les voiles en coupe transversale sont également les plus rentables à fabriquer.

En bref, un tissu se compose de fils de chaîne longs et de fils de trame courts, qui sont entrelacés à un angle de 90°.
Pour compenser les charges diagonales, les fabricants de voiles ont eu quelques idées.
L’une d’entre elles, appelée « thermofixation », consiste à rétrécir les fibres de polyester à la chaleur après le tissage.
Le tissu devient plus compact et gagne en stabilité diagonale.
Une autre idée est l’enduction de résine : la résine remplit les espaces entre les fils de tissage et, tant que l’enduction reste en place, ajoute une résistance diagonale (« biais ») au matériau.

Ils utilisent également des fils différents pour la chaîne et la trame, afin de répondre à différentes applications : sur les voiles à grand allongement (hautes et étroites), les fils de trame (également appelés « remplissage ») sont plus résistants, car les charges les plus élevées sur la voile sont principalement verticales.

OneSails Fabrics
La coupe transversale ou les panneaux horizontaux permettent de construire des voiles simples et durables, mais les charges en dehors du sens des fils du tissu ne sont pas directement compensées par le matériau.
La qualité du tissu utilisé est donc cruciale pour la durée de vie de la voile.

OneSails propose deux types de voiles Dacron croisées, toutes deux fabriquées à partir de tissus Dimension Polyant de haute qualité : Dacron HQ, recommandé pour l’offshore ou les utilisations intensives, et Dacron premium pour les autres utilisations.
Dans tous les cas, il est important d’avoir un tissage de qualité supérieure pour une stabilité diagonale maximale…

Convient pour : des voiles jusqu’à environ 35 mètres carrés avec des performances acceptables.

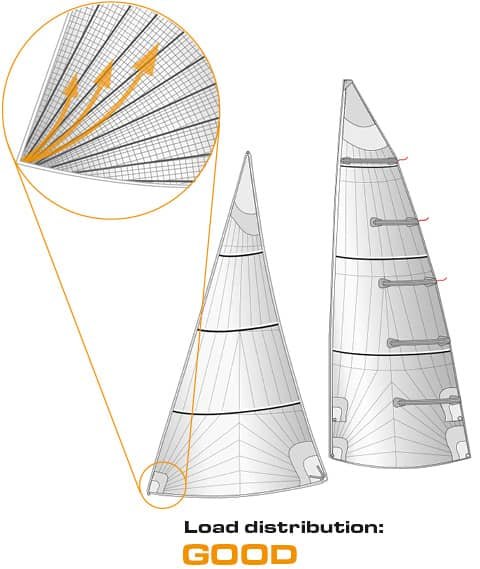

Coupe radiale

Un compromis fiable

La coupe radiale permet de produire des voiles plus légères et plus stables que les voiles Cross Cut.

Tissus orientés en chaîne
Dans les panneaux radiaux, les fils du tissu et les coutures sont orientés le long des lignes de charge de la voile et les fils de chaîne supportent la plus grande partie de la tension.
Les exigences en matière de tissus adaptés à la coupe radiale sont différentes de celles utilisées dans la coupe transversale traditionnelle.

Récemment, les fabricants de tissus ont mis au point une nouvelle armure spéciale qui réduit considérablement l’étirement initial causé par le sertissage du fil, typique des tissus à voile à « chaîne forte ». Ce tissu est proposé par Dimension Polyant sous le nom de Pro Radial (PR).
Ce tissu est proposé par Dimension Polyant sous le nom de Pro Radial (PR). Il convient à toutes les voiles (à l’exception bien sûr des gennakers et des spinnakers) et offre une très longue durée de vie.

Tissus à fils mélangés
Les tissus hybrides dans lesquels des fibres de polyester sont entrelacées avec du polyéthylène à haut module (UHMWPE) ont la durée de vie la plus longue parmi les matériaux de voile.
Cependant, les tissus hybrides ne peuvent pas se rétracter uniformément lorsqu’ils sont thermofixés. Pour une meilleure stabilité diagonale, les fils sont donc rendus rugueux mécaniquement avant d’être tissés et de recevoir l’enduction de résine.
Le tissage spécial de l’HydraNet Radial (HNR) de Dimension/Polyant a été développé pour les applications radiales.

Stratifiés
Les stratifiés sont des voiles dont les fils structurels sont encapsulés entre deux films. Ces films sont le plus souvent en polyester, le « Mylar » de DuPont étant le plus connu. Les films peuvent également être couplés à un tissu taffetas (polyester léger) de l’extérieur pour une durée de vie plus longue. Parfois, cela prend la forme d’un tissu non tissé, appelé « Liteskin » par Dimension/Polyant. Le tissu taffetas extérieur fonctionne comme un bouclier et offre une meilleure protection contre l’abrasion.

La façon dont les laminés sont construits les rend plus lourds que les tissus, sur lesquels ils ont l’avantage d’une plus grande stabilité de biais fournie par les films.
Les fils structurels peuvent être fabriqués à partir de différentes fibres.
Pour les voiles de croisière, le polyester ou le polyéthylène sont les plus appropriés car ils ne souffrent pas de la fragilité du carbone et de la sensibilité aux UV de l’aramide.

OneSails Fabrics
OneSails recommande des tissus pour la production de voiles triradiales, qui ont été spécialement développés pour cette coupe.
HydraNet Radial, hybride polyester/UHMWPE, est sur le marché depuis 20 ans et a plus que fait ses preuves sur les bateaux de croisière à fort kilométrage.
C’est le premier choix des circumnavigateurs et de ceux qui attendent une durée de vie maximale de leurs voiles.
Nous utilisons également le ProRadial, qui est 100 % polyester et possède un tissage spécial similaire.

Convient pour : les croisiéristes à la recherche d’un bon compromis entre longévité et maintien de la forme.

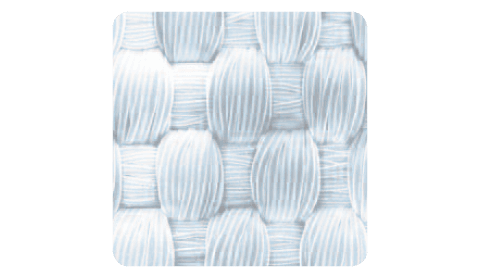

Tissu Pro Radial orienté chaîne.

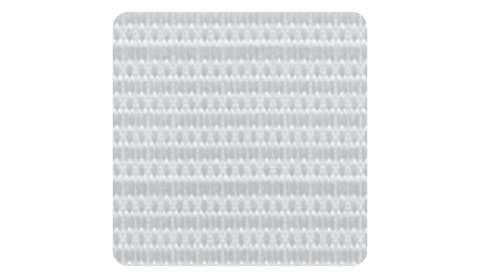

Fil mélangé HydraNet Radial

Structure de construction d'un stratifié, ici avec l'exemple de DCX
1. Taffetas, ici sur les deux faces
2. Film Mylar, 2 couches
3. Fils structurels
4. X-Ply pour une durée de vie plus longue

Membranes

La technologie moderne

Pour les voiles à tenue de forme efficace, les fils structurels suivent systématiquement en lignes courbes la distribution des forces dans la voile.
La disposition des fibres est conçue sur mesure pour chaque voile.

Membranes OneSails
Le développement de nouvelles techniques de fabrication pour les voiles de haute technologie a suivi deux philosophies fondamentalement différentes.
Les deux principales familles sont les membranes laminées en 3D avec des fils continus (les voiles dites monoblocs), tandis que les autres sont constituées de panneaux plats laminés individuellement avec des coutures de jonction horizontales.
OneSails propose une large gamme de membranes avancées fabriquées avec ces deux technologies : 4T FORTE™, M3™ et Vektor2™ sont des fils continus tandis que Vantage One™ est à panneaux.
Ils conviennent tous à tous les types de voiles qui peuvent parcourir de nombreux milles dans la meilleure forme possible

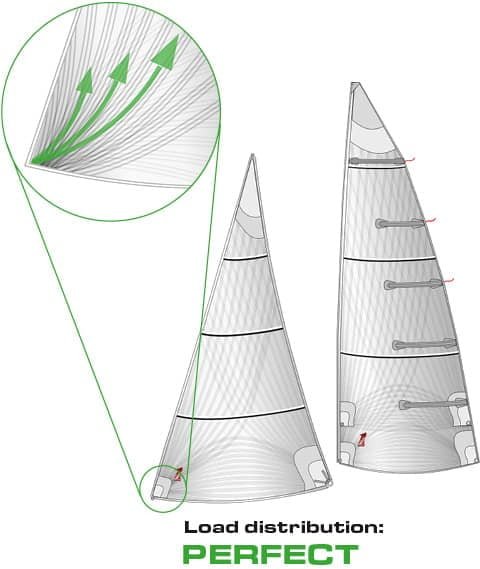

Fils continus (à gauche) vs panneaux (à droite)

Convient pour : les croiseurs et les régatiers à la recherche de voiles légères et maniables avec les meilleures performances.
